                            环形变压器绕线机原理及其绕线步骤

                            发表时间:2019/7/25 14:54:23  浏览次数:1885
                            字体大小: 【小】 【中】 【大】


                            选择合适的绕线机是生产线圈的关键,因此贤集网小编以环形变压器来具体讲讲环形绕线机的工作原理、操作过程,其中重点提到了绕线张力的分析(这个是为行内人员准备的干货),环形变压器绕线机的操作过程是非常简单的,但是想要弄好却必须要弄清工作原理、绕线张力等相关知识。

                            环形变压器的铁芯是用优质冷轧硅钢片(厚度为0.23mm-0.35mm)无缝的卷制而成,磁路完全闭合,无漏磁,故其磁性能为最优,高精度激光焊接←,氮氢保护真空退火,铁芯电磁〇指标更是大幅提高。

                            环形变压器利用环型绕线机绕线快速方便生产效率高,可广泛应用于电子设备中的50Hz、60Hz、400Hz变压器、互感器、电抗器、扼流Ψ圈等电磁元件。

                            环形绕线机的工作原理

                            先把导线均匀的缠绕在储线环上,然后再通过梭子把缠绕在储线环上的导线缠绕◆在骨架上,骨架由伺服电机带动旋▲转,使导线均匀地排列在骨架上线缠绕到一定量时,再把带通过储线环缠绕在骨架上,然后绕制。


                            环形变压器绕线机


                            绕线张力的分析

                            通过生产实践发现,在绕制整个过程中,用适当的力把导线拉紧缠绕在ζ 骨架上,是影响绕制好坏的关键所在,因此在下面♀我们着重说明影响绕线张力的因素。

                            1)、线梭转动部分的磨察▃力矩

                            2)、线梭部分(包括缠在线梭内的导线)加速度变化引起的惯性○力矩。摩擦力矩的主要部分是由张力机构产生的,它阻止线梭的放线运动而把导线拉紧,产生绕线张力。由于绕线环形面及其在绕线齿轮中偏离中心位置的影∮响,即使是匀速绕线,线梭的运动速度也小是均匀的,这就产生了由加速度引起的惯性力矩,影响了绕☉线张力。线梭的运动速度可看作由两种速度组成:一是与绕线齿轮上的滑轮速度相等的速度Vo,一是线◥梭放出导线的用量的速度,前者是常数,后者需╱要计算。

                            余定理和速度、加速度的公式推导计算︼如下,因为图片上传,模糊⌒不清就权当略过了,再说了也是拿来主义的。

                            所以为了减小线梭加速度,要求:骨架型面H要小,型@ 面尽量靠近绕线齿轮中心即l值小;线梭平径R应尽量小;绕线速度ω不能太高(这是与提高生产效率相∩抵触的)。

                            3)、当绕线速度ω不大:线梭平径R较小,电位器型面尺寸H也较小,型面尽量靠近◢绕线齿轮中心时加速度的变化◆是小大的,由加速度引起的惯性力矩★要小得多,所以影响绕线张力的主要因素是摩擦力矩。

                            我们在绕线机上使用凸轮控制摩擦张力,用以克服速度变化的影响,实践︾证明没什么效果,反而机构复杂制造调整都不方便,通过对张力的分析,设计时应考虑:

                            1、尽量减小绕线齿轮和线梭的直径。

                            2、线梭及其传动ζ 部件的转动惯量应尽量小。

                            3、张力机构产生的摩擦力矩要稳定。

                            4、机床的起动和转动应平稳。

                            环形变压器绕线机的实际绕线步骤:

                            一、储▂线环储线和绕线说明Ψ。

                            1)、取出摘取器

                            2)、固定线头。线从放线架到绕线机头头部滚轮再到储线环,在储线环右边有2个孔用来固↙定线,线开始从储线环里边一孔【穿出弯曲再从另一孔穿入固定。粗线进行一个简单的弯曲即可。

                            3)、连接储线环和梭子。用主轴点动按钮使梭「子上的摘取器转到操作者的正前方,用螺丝刀穿过储线环右边到左边的孔,使储线环上的平板卡在梭子摘取器的压板上。

                            4)、开始储线。释放㊣ 制动张力,按下“储线”按钮,然后再按下“启动”按钮,用控制面板▆上的速度旋钮调节储线速度,齿轮和储线环反方向旋转。移动排线轴上的滚轮使线均匀的分配在ω储线环内,当储线匝数到设定匝数↓时,将自动停机切断线。

                            5)、安装摘取器。 点动机头正方向旋∞转(储线环上的弹簧片与梭子脱离),使摘取器压板处于所处的位ω 置。插入摘取器。

                            6)、线首先通过梭子上的摘取器,再通过滚◢轮,固定在线◆圈上。

                            7)、通过面板上的排线方向旋钮(顺时针、逆时针)选择线圈旋转方向。

                            8)、按下“绕线”按钮,再按下“启动”按钮,旋转“调速”按钮,绕线机开※始绕线。 注意:保证手在危险范围以外,不要触摸任何︾转动部件。注意安全!!

                            9)、到总匝数后,机器会自动停止。 注意:当工作完成或中断或操作者离开设备时,请关≡闭设备电源开关。

                            二、调节制动张力

                            1)、在绕线时线张力主要是根据线径和绕线速度来决定。

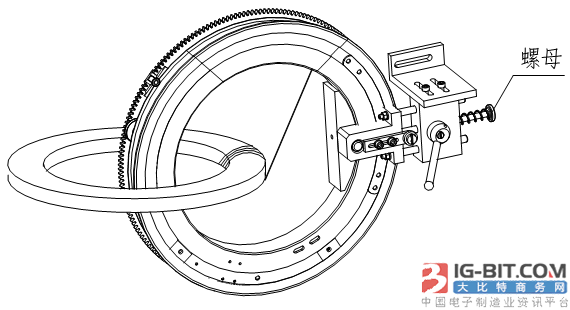

                            2)、制动∑ 张力的大小用张力器后面的螺母来调节。

                            3)、调节█线张力,以保证绕线时不超过其延伸率。 注意:当储线环转动时不要触摸环形线圈。

                            三、线圈初始位置的确定

                            由控制面板上的排线点动▂来确定

                            四、绕线过程中环形线圈夹紧力的调整

                            绕线过程中随着绕线的增加,环形线圈外径∑增大,逆时针旋@转小手轮,使压紧轴与环形线圈夹紧←力适当。以防止环形线圈变形及损伤漆包线。

                            五、绕完后取出线圈

                            1)、切断线,取出储线环内剩余的线。

                            2)、打@ 开储线环。

                            3)、打开手柄1,打开橡胶棍,将绕好的线圈从设备中取出。

                            4)、当从设备中取出线圈时,请∴注意不要划伤漆包线。

                            5)、闭合储线环。 环形变压器在绕线中,对焊点有什么要求?

                            答:

                            (1)、厚度小于1.7mm的扁铜线采用□搭焊,搭√头部分锉成契形,用银铜焊接;(焊条采用15%银的银铜焊条,提高其电阻率。)大于1.7mm的采用对〇焊。

                            (2)、焊接处要牢固紧密,接头要挫平◥砂光;

                            (3)、焊头不能在换位处,也不能在梳齿间;

                            (4)、多根导线的焊接应该相互错开,错开距离■在80mm以上;

                            (5)、任何焊头必须距出头和分接头2根撑条之外;

                            (6)、多根并绕①每根焊接不得超过▲1处,焊接根数不能超过该绕组的并绕导线根数的1/2,6根以上ㄨ根数并绕的,焊接根数不能大于1/3根数,而且接头要错』开;

                            (7)、不允许有铜屑落在绕组中。

                            以上就是关】于环形变压器绕线机原理、操作过程的介绍,为什么本文开始要提一下环形变压器铁芯呢?其与绕线有何关系?这是因为铁心是变压▓器的磁路部分,由磁导率△很高的电工钢片制成⊙。变压器的一个绕组通以很小的励磁电流,在铁心中产生很大的磁通,在另一绕组感应出所需要的电势。
